主要技術指標

轉臺參數：

主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉，永不繞線；

采用知名品牌的高轉速、高轉矩、低噪音、低振動的三相混合式步進電機；

垂直軸旋轉范圍：-180°～180°或0°～360°旋轉；

水平軸旋轉范圍：-180°～180°或0°～360°旋轉；

角度精度：0.1 度，分辨率：0.01度；

特殊的激光瞄準裝置，方便、準確地安裝測試燈具的位置，完全使被測燈具中心與旋轉臺旋轉中心重合；

燈具最大尺寸：1.5×1.5米；（可根據實際情況定制）

燈具最大重量：60kg(含夾具) ；

燈具供電測量采用4線制：2路10A導電滑環用于供電，2路2A用于測量電壓；

10、轉臺控制線和燈具供電線長度：6米，特殊要求可加長；

光度參數：

1、高精度恒溫探頭（恒溫點35±1度，恒溫精度±0.1度）；

2、V(λ)修正精度：CIE標準級（f1’ <0.03）;

3、照度測量范圍：0.001 lx 至200 klx , 5檔自動量程;

4、最大測試距離：2米到30米；

5、高穩定帶遮光光柵的探頭支架，高底可調，上下和左右傾角可調；

6、光度探頭連接線長度：20米（特殊要求可加長）；

豐富的軟件功能

1、控制旋轉臺旋轉，采集燈具的光強分布數據，計算燈具的光度數據及坐標系的轉換；

2、包括空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、利用系數。

3、導出符合國際標準的燈具文件，可直接的導入照明設計軟件，格式說明如下：

   *IES  IESNA 北美標準格式,包括95版和2002版;

   *LDT  EULUMDAT德國標準（歐洲）格試文件；

   *CIE  CIE國際照明委員會標準格式；

根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。

D、測量原理

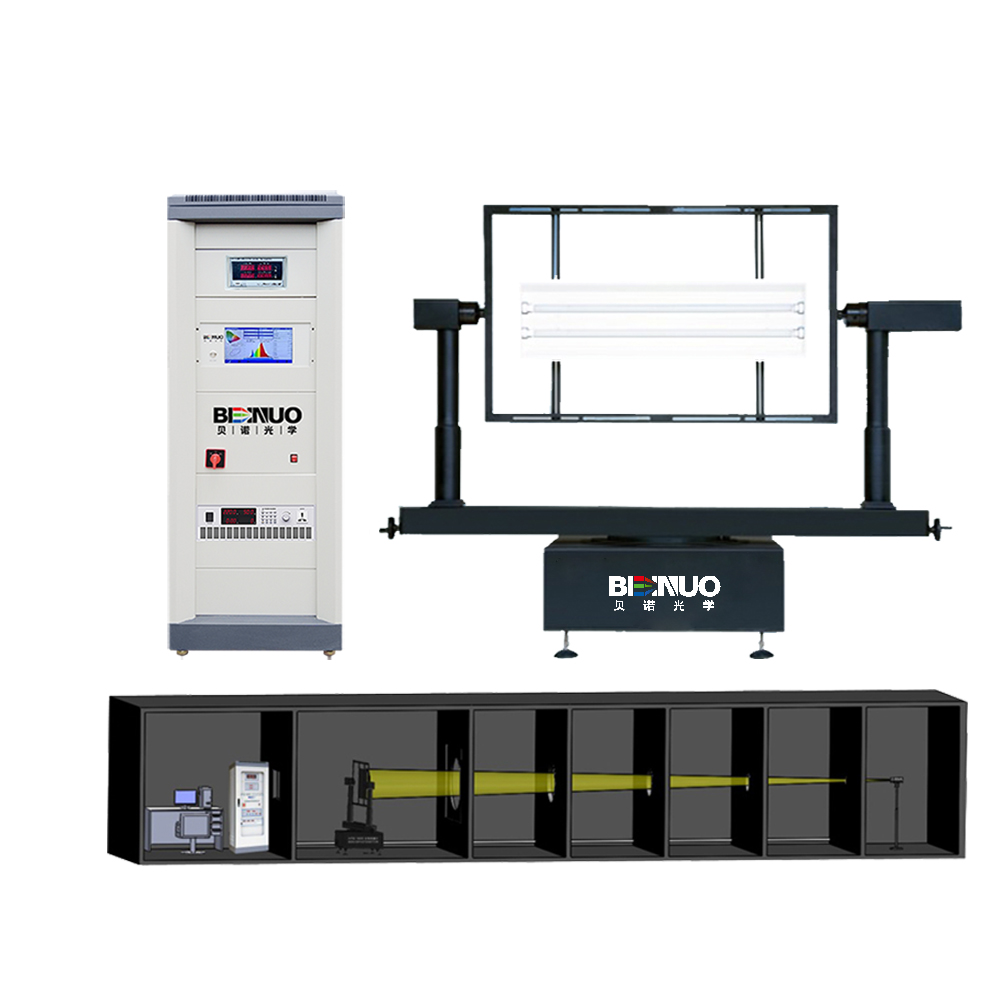

采用固定探測器、旋轉燈具法測量原理。測量燈具安裝在兩維旋轉工作臺上，通過激光瞄準器，使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時，與旋轉工作臺中心處于同一水平高度的探測器測量該水平面上各方向的光強值。當燈具繞水平軸轉動時，則探測器測量垂直面上各方向的光強值。垂直軸和水平軸均可在±180°或0°～360°范圍內連續旋轉。該系統可以配置為雙立柱B-β測試方案圖3-2或單立柱C-γ測試方案圖3-3。
